锦工客户胜利油田工程中所用的罗茨风机在提供压力空气运行中存在一些问题，近期进行了一系列改进。电气控制系统由变频器、 LU-906M 智能仪表、压力变送器组成。反馈信号由压力变送器取自罗茨风机供管道的空气压力值，经变送器变换后成为4～20 mA 的直流电流值，传送给LU-906M 智能仪表。空气压力给定值，通过LU-906 仪表的操作面板设定。给定信号和反馈信号经LU-906M 仪表的PID 运算后， 输出控制信号，送控制环节变频器。由LU-906M 输出的控制信号，作为变频器的频率控制信号，控制变频器的输出频率，从而控制罗茨风机电动机转子转速，使罗茨风机输出气量跟随用气量动态变化。

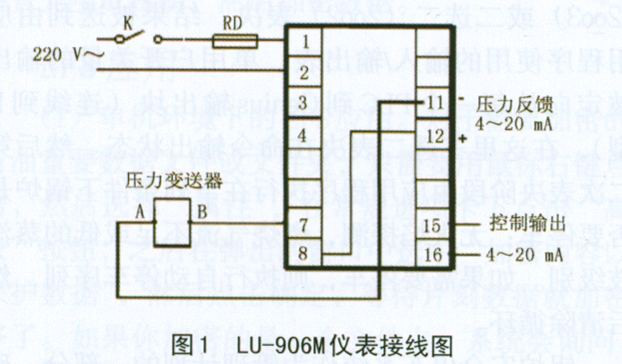

罗茨鼓风机www.bestblower.com电机控制系统中LU-906M 仪表接线如图1 所示。K 为LU-906M 电源开关。RD 为熔断器。1 号、2 号接线端子为交流 220 V 电源输入端子。7 号、8 号端子是LU-906M 仪表馈电端子，电压为24 VDC，其中7 号端子为电源负极，8 号为电源正极。7 号端子接压力变送器的A 端子。压力变送器的B 端子接到LU-906M 仪表的11 号端子。8 号端子和12 号端子直接用导线相连。则11、12 号端子上得到经压力变送器变换后的4～20 mA 电流信号，这个电流信号是控制系统的压力反馈信号。压力给定信号和反馈信号经LU-906M 仪表PID 调节后输出的控制信号经 15、16 号端子输出，为 4～ 20 mA 的电流信号，作为变频器的频率设定信号。由仪表操作面板上的按键设定LU-906M 仪表参数值。

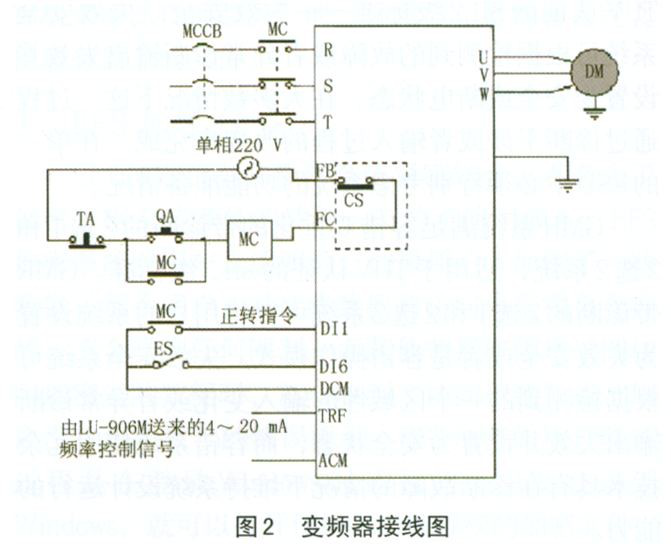

变频器接线图如图2 所示。MCCB 为空气自动开关；MC 为交流接触器；R、S、T 为变频器输入端； U、V、W 为变频器主回路输出端， 接电动机；FB、FC 两端接交流接触器MC 的控制回路， 其中虚线框内是变频器的内部输出接点，变频器内部保护功能启动后，该点变为常开，导致设备停机，正常时FB-FC 为闭，异常时FB-FC 为开；MC 为接触器MC 的辅助接点，作为变频器正转指令的输入点；ES 为停车接点。IRF、ACM 两点的输入是从LU-906M 仪表15、16 点输出的4～20 mA 频率控制信号。
