山东锦工有限公司是一家专业生产罗茨风机、罗茨鼓风机、止回阀等水产养殖曝气设备公司，位于有“铁匠之乡”之称的山东省章丘市相公镇，近年来，锦工致力于新产品的研发，新产品双油箱罗茨鼓风机、水冷罗茨鼓风机、油驱罗茨鼓风机、低噪音罗茨鼓风机，赢得了市场好评和认可。产品和服务远销全国各地及东南亚，深受客户好评。今天小编与大家一块了解一下罗茨鼓风机止回阀。
一、设计初衷：客户生产中由于时常发生突然停电、过流跳闸等原因，造成合成氨半水煤气倒流带动罗茨风机转子瞬间反转，打坏转子，机壳发生爆炸着火，人身伤害等事故，对安全稳定生产带来极大的危害。故锦工技术人员设计安装了罗茨风机止回阀。并经历了多次改造。最终达到了理想效果。?
二、设计方案
1.设计要求
止回阀要灵敏可靠，能够杜绝罗茨风机的瞬间倒转。连续运行6个月以上，对罗茨风机的阻力要小 。
2.设计具体方案
2.1止回阀为卧式安装，在直径为630的管道上安装的止回阀，阀体管径加粗至Φ830mm，使其具有一定的缓冲空间；
2.2阀体为自由吊装，并预留有45度开启行程，以减小气流的阻力；
2.3连接机构要牢固、灵活、耐磨，采用四氟塑料轴套及不锈钢轴销；
2.4限位板焊位要确保阀板开启自由行程大于60度；
2.5止回阀连接法兰处要安装橡胶膨胀节，降低振频。
3.卧式止回阀原理，正常开车时利用罗茨风机出口气流冲开自由悬挂的止回阀阀板，使管道畅通无阻。当主机出现故障或是因断电而停止工作时，这时因气体逆流或利用止回阀阀板的自身重量自动关闭阀门，阻断罗茨风机出口高压气体的倒流 。从而保证了罗茨风机等设备不受损害，打坏转子，引起火灾，发生事故或煤气中毒，造成人员伤害。

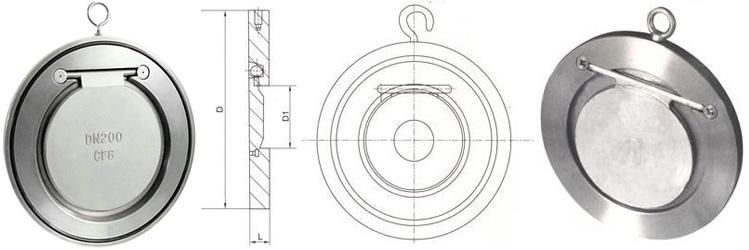

三、设备简图如下
四、结构特点的改进
阀体为圆盘状，焊接在转轴上，且阀体比直径630mm的管道略大为650mm，能有效地阻挡气体的倒流。在第一次设计中，没有考虑密封效果的大小。阀体直接与630mm的管道密封，因阀体与管道的接触面小，造成密封不严，差点造成起火事故。多亏操作人员反应灵敏，发现及时。因管路另一端正在焊接，操作人员发现火焰变大，及时停止焊接，才免遭一次大事故。通过这次事故分析，技术人员在630mm的管道上又加了一个圆环，目的就是增大阀体与管道的密封面。经这次改造以后，在以后的停车中，再没有发生任何由于密封不好而发生事故。
五、注意事项
1.止回阀阀内通道成流线型，流动阻力明显小，适用于低流速和流动变化不大的大管道上，但不宜用于脉动流，所以在管路上要加膨胀节，减小振频。
2.要正确安装止回阀，止回阀安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向与阀体所开启的方向一致。
3.阀门安装前必须进行外观检查。看是否有漏点或密封不好的地方。连接一定要牢固、紧密。
4.止回阀要水平安装。
六、常见故障及处理方法
1.防脱销磨损，更换新的。
2.密封面不严，定期检查时要对阀板研磨 。
3.转轴不灵，定期手动活动再者更换轴承。
七、运行效果
自2000年锦工设计的罗茨风机止回阀以后，受到用户的广泛好评，减少了大量安全生产事故，有效的提高了罗茨风机的单机出力率。并有效的确保了罗茨风机的安全运行， 也引得同行纷纷效仿，市场也普遍认可，并且成为了罗茨鼓风机的标准配件，现在我们为了更有效的提高罗茨风机的防倒转现象，又在联轴器上也焊接了防倒转装置，期待锦工的最新杰作吧。
